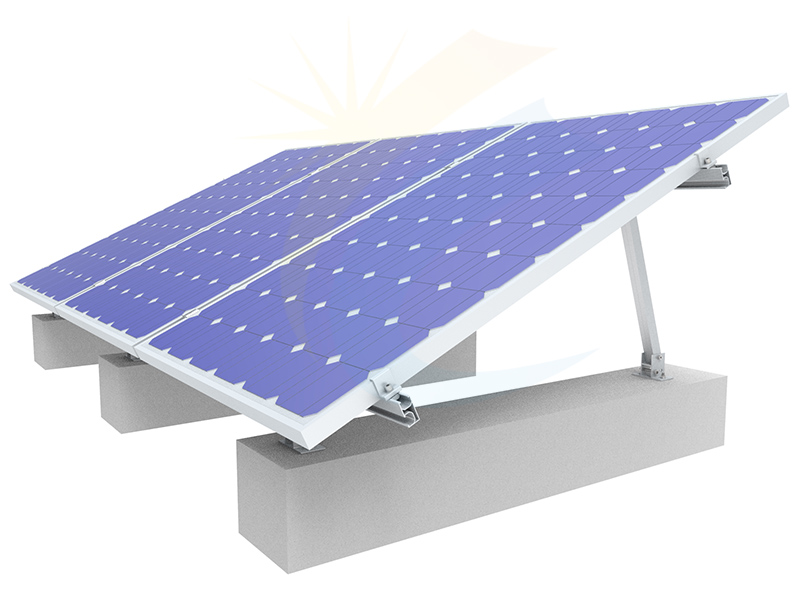

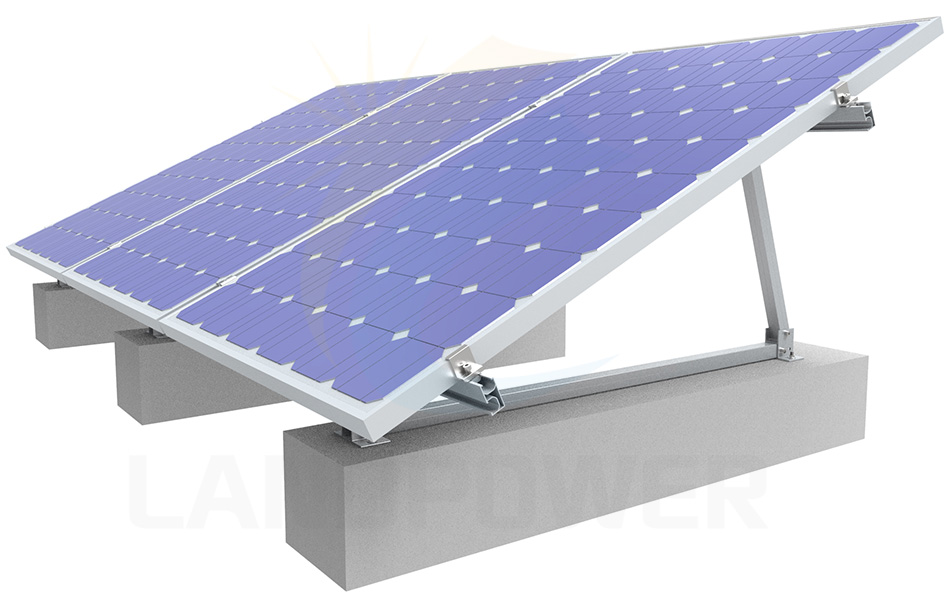

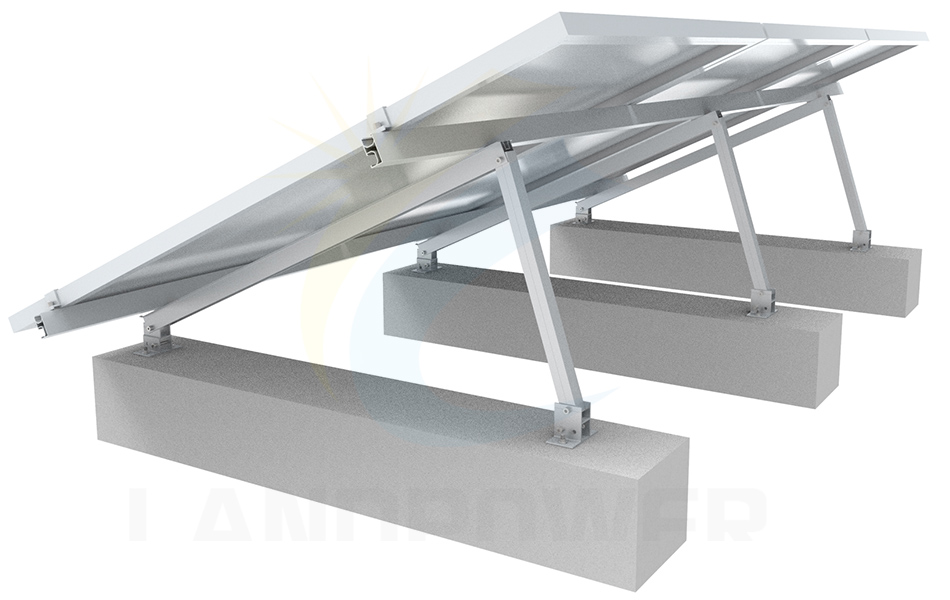

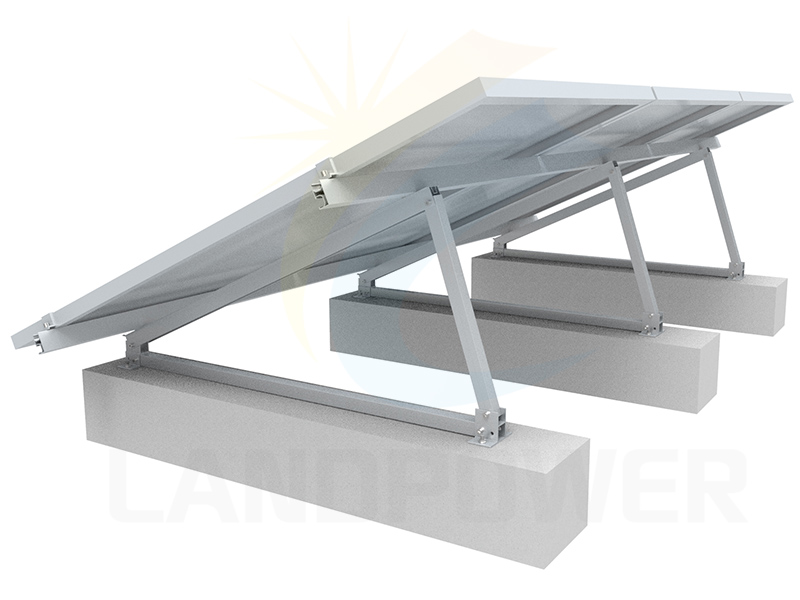

تركيب الألواح الشمسية على الأسطح المسطحة المائلة (وضع عمودي)

ال تركيب صورة عمودية قابلة للإمالة على سطح مسطح يُعدّ هذا حلاً سهلاً وسريعاً للأسقف المائلة والمسطحة. يمكن تثبيت زاوية المثلث أو تعديلها ضمن نطاق 10-45 درجة. ويأتي مع بعض الملحقات. معياري مجمعة مسبقاً عناصر أيّ eتمكين التخزين النظامي وإمكانيات التطبيق المرنة.

المعلومات التقنية

موقع التثبيت：سطح مسطح

زاوية الميل：مستوية مع السطح（10~45درجة）

ارتفاع المبنى：يصل إلى 20 مترًا

أقصى سرعة للرياح：<60 م/ث

حمولة الثلج：<1.4 كيلو نيوتن/م2

معيار：EN 1090،المعيار AS/NZS 1170 والمعايير الدولية الأخرى

مادة：سبيكة ألومنيوم Al6005-T5 وفولاذ مقاوم للصدأ 304(A2)، EPDM

اللون: طبيعي أو حسب الطلب

مقاوم للتآكل: ألومنيوم مؤكسد وفولاذ مقاوم للصدأ

ضمان：ضمان لمدة 12 عامًا وعمر خدمة لمدة 20 عامًا

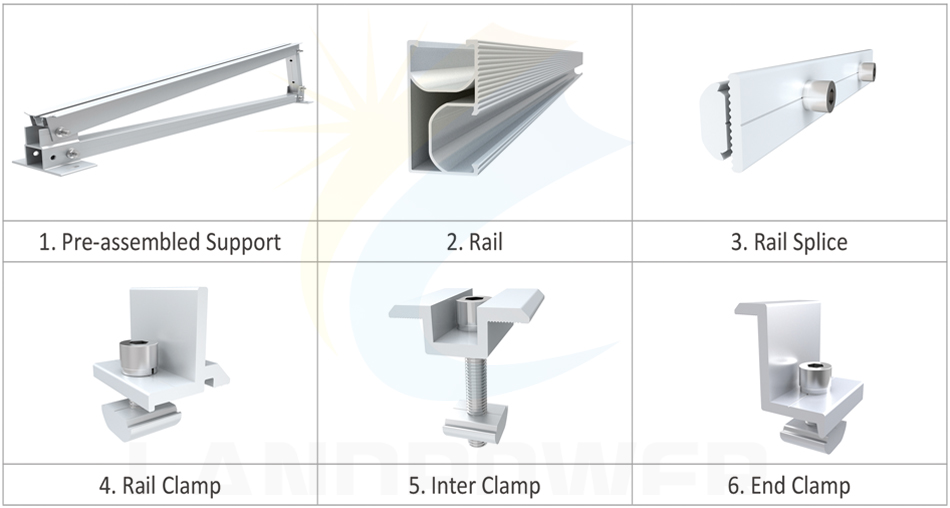

المكونات الرئيسية

تأتي أنظمة تركيب الألواح الشمسية على الأسطح المسطحة مع عدد قليل من المكونات كما هو موضح أدناه، مما يسهل تخزينها.

ميزات النظام

1- خيارات متنوعة لتوصيلات السقف.

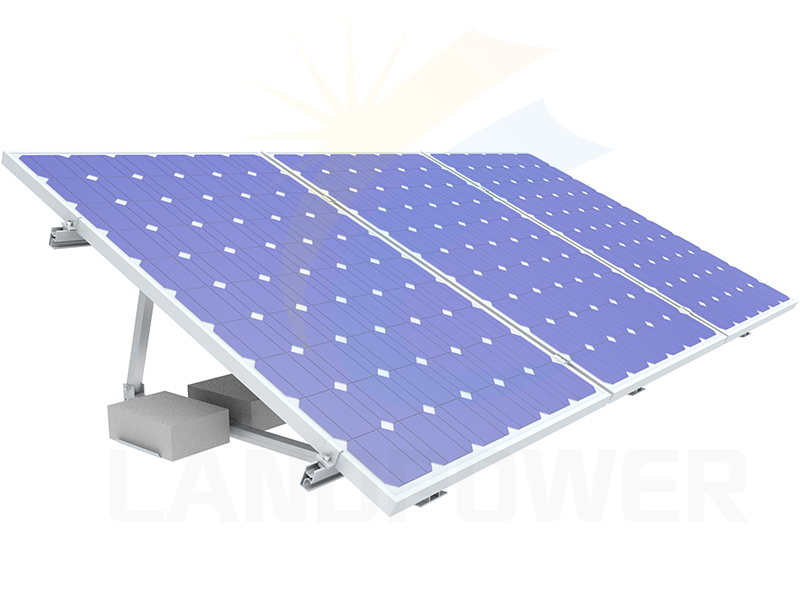

مباشرة على السطح المسطح باستخدام مثبتات، أو باستخدام أساس خرساني أو لوح مثقل.

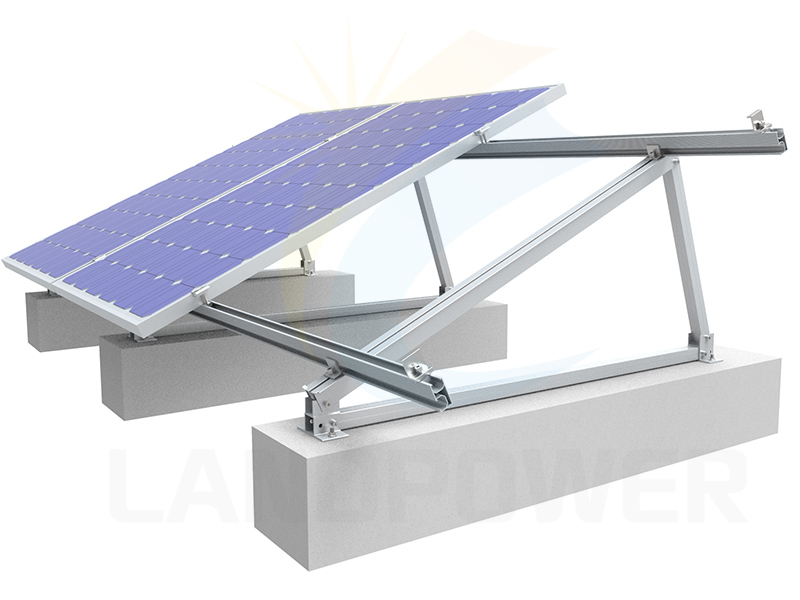

2- يمكن تعديل زاوية الميل.

بإضافة مكون الأنبوب الداخلي، يمكن ضبط زوايا الميل من 10 إلى 17 درجة، ومن 17 إلى 30 درجة، ومن 30 إلى 45 درجة.

3. عدد قليل من المكونات المطلوبة.

يتكون فقط من المكونات الرئيسية: المثلث، والمخيمات الوسطى/النهائية، والسكك الحديدية، ووصلة السكك الحديدية. سهل التخزين.

الحلول الاقتصادية

هناك حلول اقتصادية لتركيب الألواح المائلة على الأسطح المسطحة، ما عليك سوى أخذ الأنبوب من المثلث، وسيكون الحل أكثر توفيراً للتكاليف.
