حامل ألواح شمسية مسطحة للأسطح الكبيرة

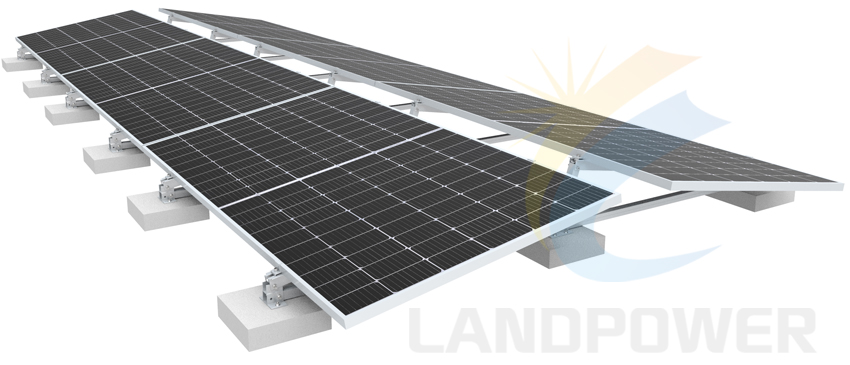

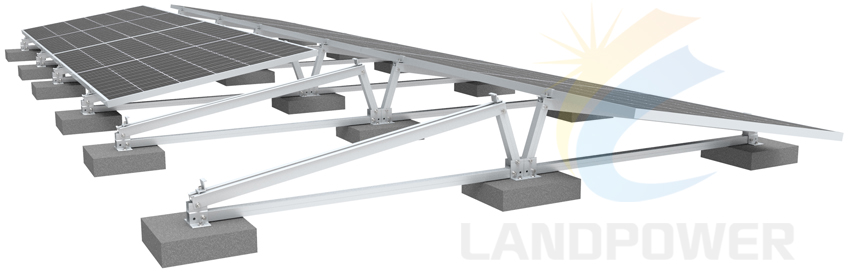

ال نظام تثبيت الألواح الشمسية على الأسطح المسطحة للوحدات الشمسية الكبيرة(اللوحة) مصممة للألواح الشمسية الكبيرة مع نقاط تثبيت على الجانب الطويل تتميز الألواح الشمسية بقوة أكبر لتركيب الوحدات الكبيرة في المناطق ذات الرياح العاتية والثلوج الكثيفة. تساهم طرق التثبيت الجانبية الطويلة في زيادة متانة الهيكل، كما يمكن تعديل زاوية المثلث. تتوفر ثلاثة خيارات للتثبيت بالثقل الموازن.

المعلومات التقنية

موقع التركيب: سطح مستو أو سطح معدني

زاوية الميل: 5-20 درجة

اتجاه اللوحة: مواجهة للجنوب أو الشرق والغرب

ارتفاع المبنى: حتى 20 مترًا

أقصى سرعة للرياح: <60 م/ث

حمولة الثلج:<1.4 كيلو نيوتن/م2

المعيار: AS/NZS 1170، EN 1090

المادة: سبيكة ألومنيوم عالية الجودة Al 6005 T5 وفولاذ مقاوم للصدأ 304

اللون: طبيعي ومخصص

الضمان: 12 عامًا وعمر افتراضي يصل إلى 25 عامًا

سمات

1- يمكن أن تكون نقطة التثبيت على الجانب القصير أو الجانب الطويل من اللوحة الشمسية.

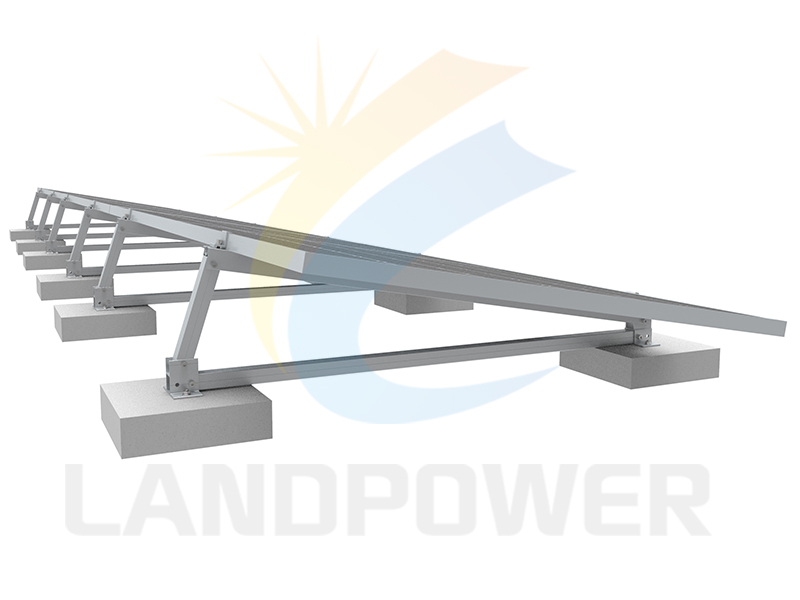

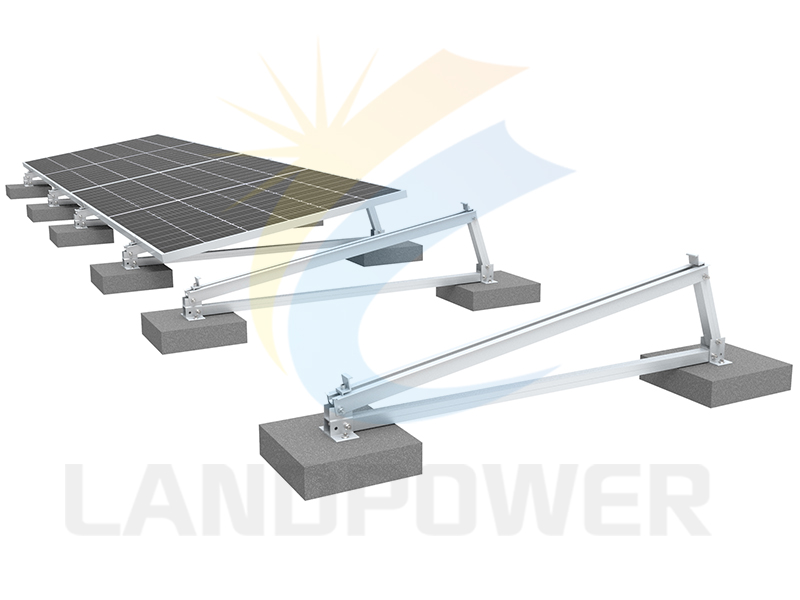

2- يمكن تثبيت المثلثات أو تعديل زوايا ميلها.

3،مناسب لتركيب الألواح الشمسية الكبيرة.

4- ثلاثة خيارات للطرق المجهزة بالحصى.

5، مناسب للواجهات الجنوبية أو الشرقية/الغربية.

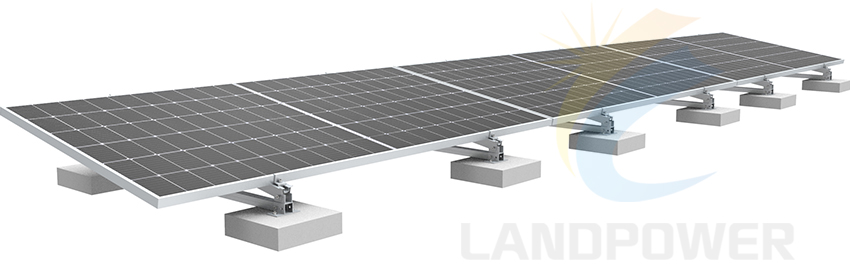

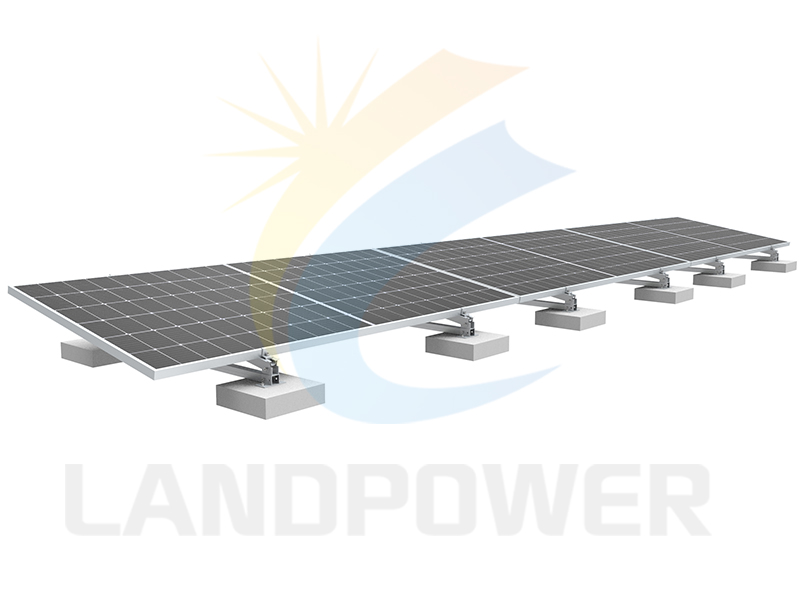

تركيب مثبت بالثقل باتجاه الجنوب، نقطة تثبيت على الجانب الطويل للوحة شمسية كبيرة:

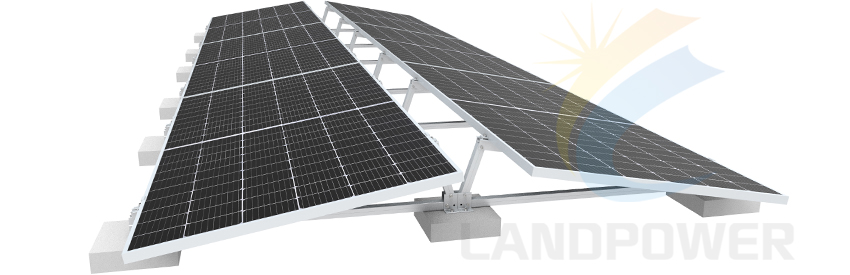

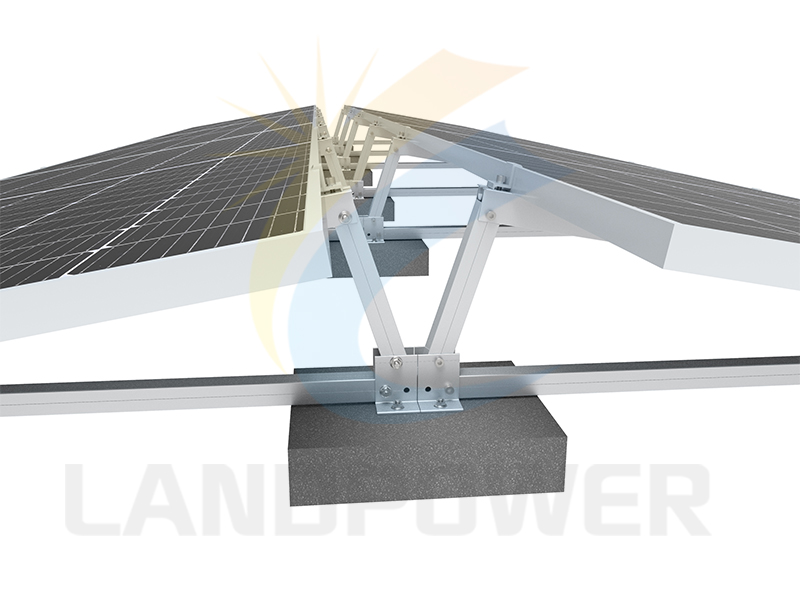

تركيب مُثبَّت بالثقل من الشرق إلى الغرب، نقطة تثبيت على الجانب الطويل للوحة شمسية كبيرة:

يمكن استخدام المثلثات أيضًا لتثبيتها على الجانب القصير من اللوحة الشمسية في الوضع الأفقي أو الرأسي أو باتجاه الشرق والغرب. انقر هنا: تركيب الصابورة الشمسية على الجانب القصير

مرجع المشروع (انقر هنا): هيكل تثبيت كروي طويل الجانب للوحة شمسية كبيرة
