تركيب المناظر الطبيعية على أسطح مسطحة مثقلة بالحصى

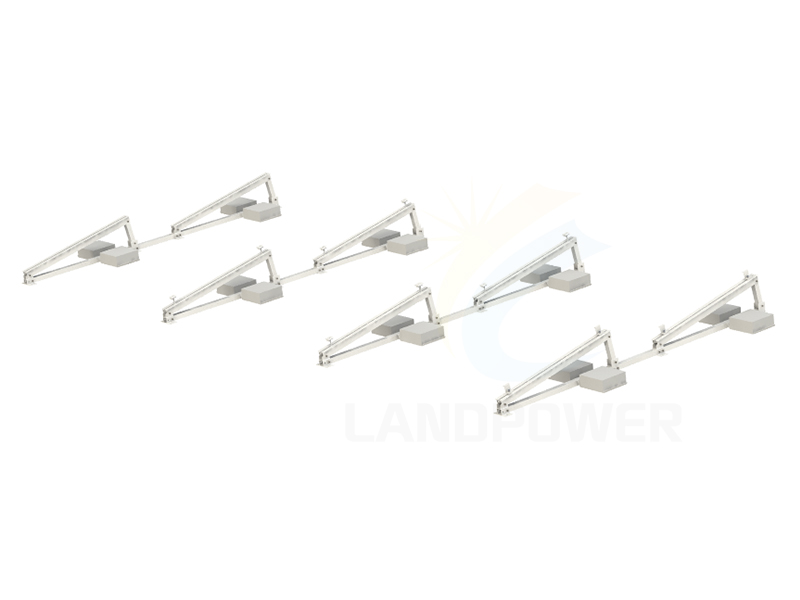

الطاقة الأرضية تركيب الألواح الشمسية على الأسطح المسطحة هيكل سهل وسريع للأسقف المسطحة المثقلة بالحصى للأسقف الخرسانية، والأسقف البيتومينية، والأسقف الغشائية، أو غيرها من الأسقف المسطحة المماثلة.يأتي المنتج مُجمّعًا مسبقًا فقط، ويشمل مثلثات، ومشبكًا وسطيًا، ومشبكًا طرفيًا، وأنبوب توصيل، وصفائح تثبيت. المثلث مرن، ويمكن تعديل زاويته بإضافة بعض الأجزاء، حيث يتوفر بزوايا 5 درجات، و10 درجات، و15 درجة، و20 درجة، و25 درجة، أو مصممًا ليكون قابلاً للتعديل.

المعلومات التقنية

موقع التثبيت：سطح مسطح

زاوية الميل：مستوية مع السطح（10~60 درجة）

ارتفاع المبنى：يصل إلى 20 مترًا

أقصى سرعة للرياح：<60 م/ث

حمولة الثلج：<1.4 كيلو نيوتن/م2

معيار：EN 1090،المعيار AS/NZS 1170 والمعايير الدولية الأخرى

مادة：سبيكة ألومنيوم Al6005-T5 وفولاذ مقاوم للصدأ 304(A2)، EPDM

اللون: طبيعي أو حسب الطلب

مقاوم للتآكل: ألومنيوم مؤكسد وفولاذ مقاوم للصدأ

ضمان：ضمان لمدة 12 عامًا وعمر خدمة لمدة 20 عامًا

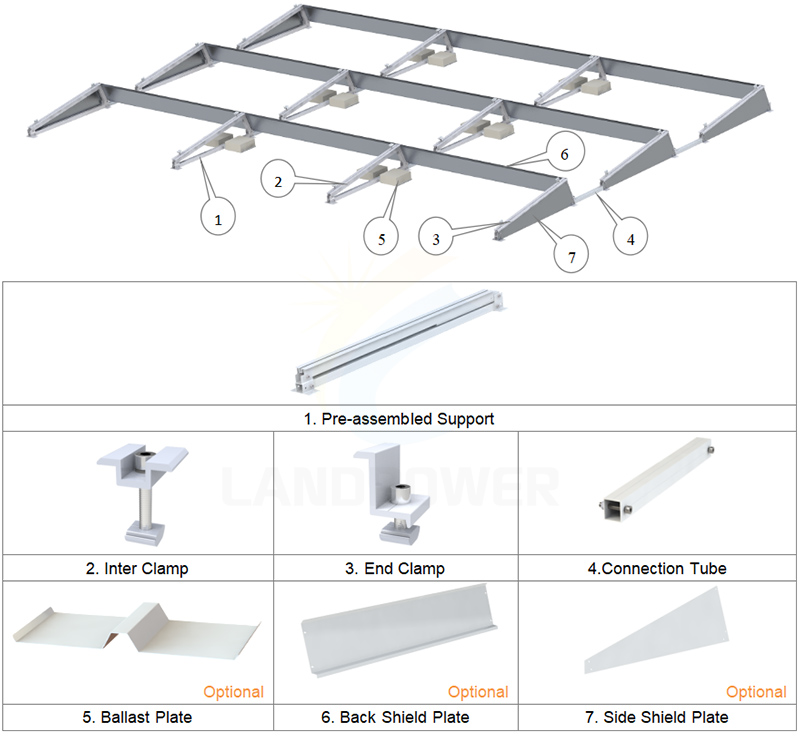

الأجزاء الرئيسية لهيكل تركيب السقف المسطح للمناظر الطبيعية:

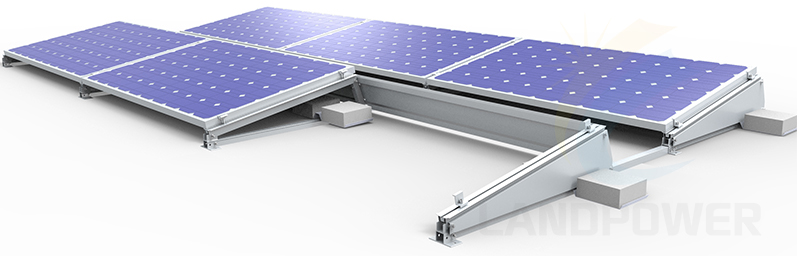

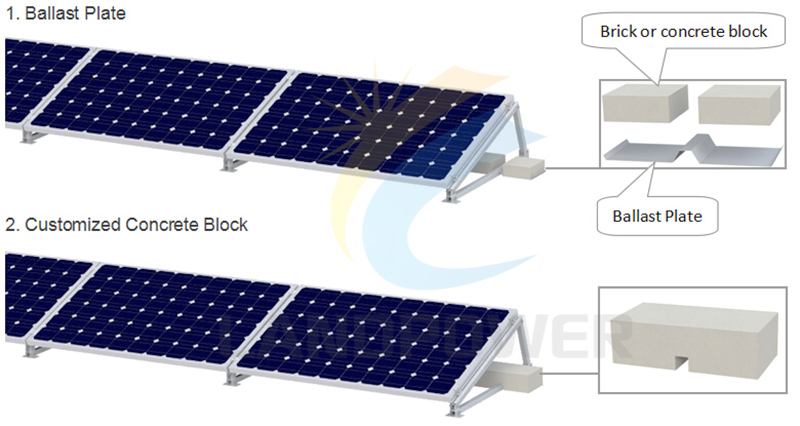

أساس أنظمة التثبيت بالثقل الموازن:

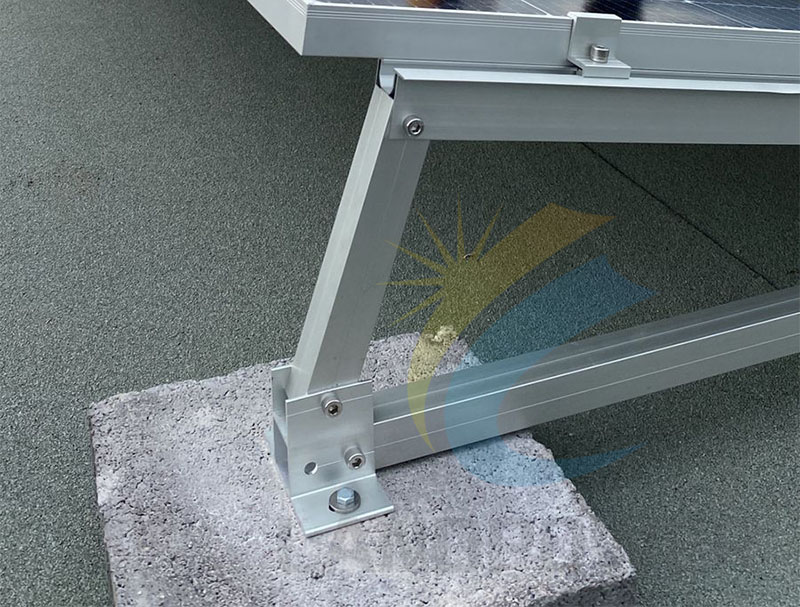

3. التثبيت على كتل الخرسانة المثقلة:

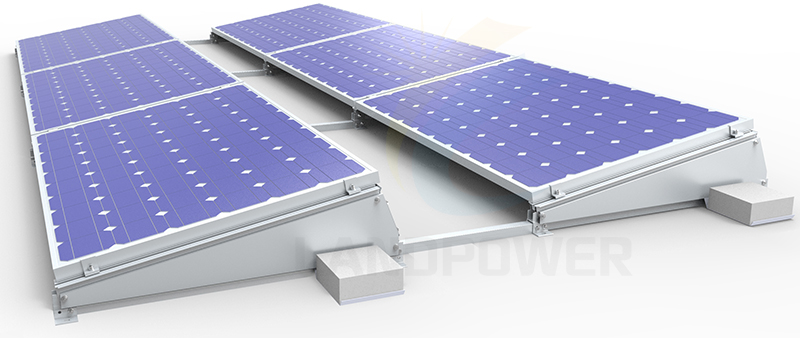

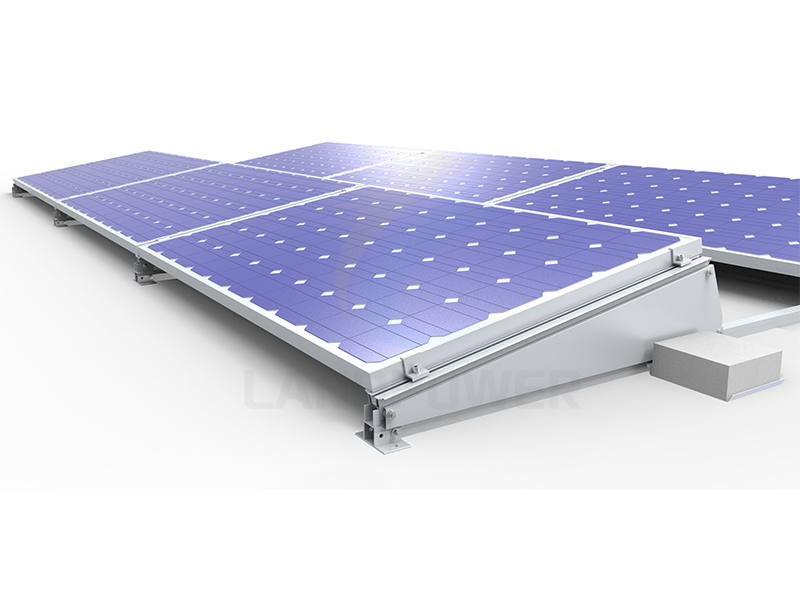

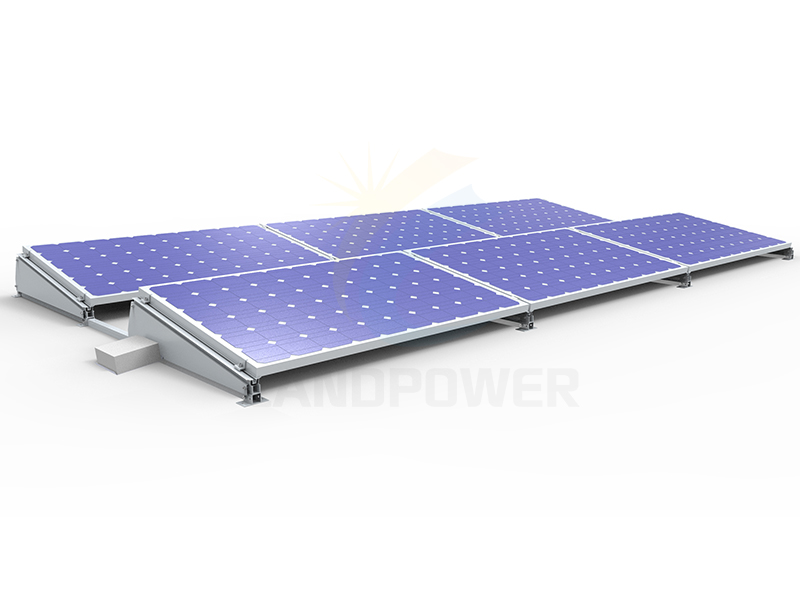

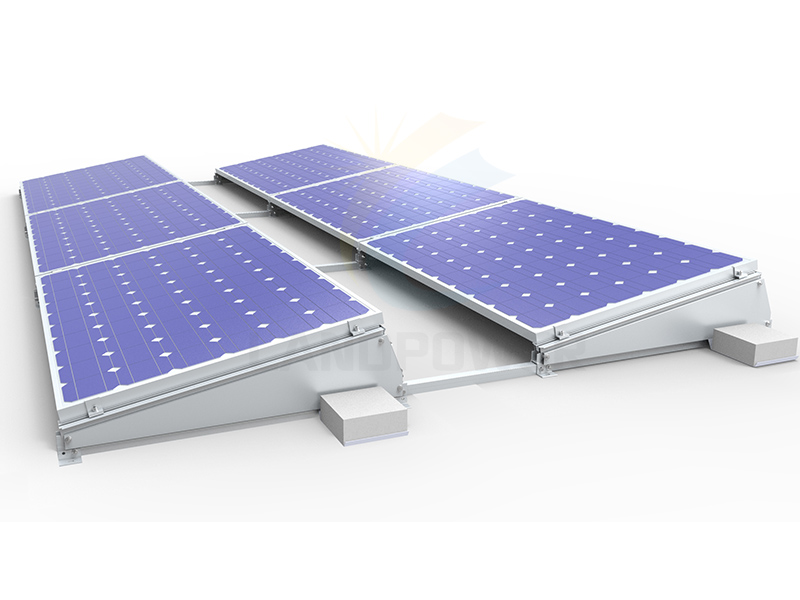

عرض توضيحي لتركيب الألواح الشمسية على الأسطح المسطحة ذات الثقل الموازن:

تتميز المثلثات المصنوعة من الألومنيوم بوظائف متعددة: 1- يمكن تعديل الزوايا بإضافة بعض الأجزاء. 2- يمكن استخدام المثلثات باتجاه الشرق والغرب بإضافة أنبوب توصيل قصير. 3- يمكن وضع الألواح عموديًا باستخدام المثلثات المزودة بسكة. 4- يمكن استخدام هذه الأنظمة على الأسطح شبه المنحرفة والأسطح المموجة باستخدام سكة صغيرة.
